精密模具 3C电子产品高精度制造的基石与解决方案

引言

在消费电子（3C）行业飞速迭代的今天，智能手机、笔记本电脑、智能穿戴设备等产品正朝着"更轻、更薄、更精密"的方向狂奔。每一代新品的诞生，都意味着内部结构的一次极限压缩，这对核心制造装备——精密模具提出了近乎苛刻的要求。精密模具不仅是产品成型的工具，更是决定3C电子产品外观质感、结构强度与量产一致性的关键。如何满足高精度需求？本文将深入探讨3C电子精密模具制造的挑战与系统性解决方案。

一、3C电子产品对精密模具的极致需求

3C产品具有更新换代快、零部件微型化、外观零缺陷容忍的特点。具体到模具上，表现为三个维度：

1. 尺寸精度：典型精密结构件公差已进入±0.005mm级别，如手机摄像头的VCM马达组件、Type-C接口的金属屏蔽罩，任何微小偏差都会导致装配失败。
2. 表面质量：高光无敌、细咬花纹理、纳米级注塑面，要求模具钢材纯净度极高，抛光工艺达到镜面等级（Ra<0.01μm）。
3 寿命与稳定性：一款爆款手机产量可达千万级，模具需在数十万甚至上百万次冲压或注塑后，仍能保持初始精度，这对材料与热处理提出严酷考验。

二、当前精密模具制造面临的核心挑战

微型化与多腔化：在指甲盖大小的面积上布置数十个成形镶件，多腔模具需保证各腔一致性，误差控制如同“在头发丝上雕刻”。
新材料应用：液态金属、非晶合金、碳纤维增强塑料等新材料的成形，对模具浇口设计、排气、冷却提出全新课题。
研发周期骤减：3C产品生命周期 often 短至6-9个月，模具从设计到T1试样常需压缩到20天内，传统试错法难以为继。

三、满足高精度需求的系统性解决方案

1. 设计阶段：仿真驱动与标准化模块
- 运用Moldex3D、AutoForm等CAE软件进行模流、冷却、翘曲仿真，提前预测缺陷，将60%以上的问题消灭在图纸阶段。
- 推行模块化设计：将模架、顶出、导向等标准件与成形零件分离，缩短设计与加工周期。例如，采用德国Meusburger标准模架，可节省30%设计时间。

2. 材料升级：粉末冶金高速钢与硬质合金
- 对高磨损、高镜面要求的型腔，选用粉末冶金高速钢（如ASP-23、Viking）或超细晶粒硬质合金。其碳化物分布均匀，兼具高硬度（HRC64-66）与韧性，且抛光性能优异。
- 针对腐蚀性塑料（如POM、PVC），采用耐腐蚀不锈钢（如NAK80、S136）并配合氮化处理，寿命可提高2-3倍。

3. 加工突破：高速铣削与慢走丝线切割
- 采用五轴高速加工中心（转速>40,000rpm），配金刚石涂层刀具，直接铣削HRC60以上淬火钢，实现“以铣代磨”，精度稳定在±0.002mm。
- 对于微细孔、窄槽（<0.1mm），使用高精度慢走丝线切割（精度±0.0015mm），配合多次切割工艺，表面粗糙度Ra<0.2μm。
- 引入纳米级镜面火花机，通过混粉加工与精密电极，实现异形盲孔的精加工，替代手工抛光。

4. 检测与补偿：从抽检到全尺寸闭环
- 在机测量：加工中心集成测头，实时检测刀具磨损与工件尺寸，专家系统自动补偿。
- 三坐标测量机（CMM）或工业CT对首件进行全尺寸扫描， GD&T报告反馈至设计端，快速修模。
- 对于高腔模具，采用白光干涉仪检测各腔形貌一致性，并结合激光熔覆技术进行微量补焊修复。这一闭环体系将模具精度不良率控制在1%以内。

5. 智能化与自动化产线

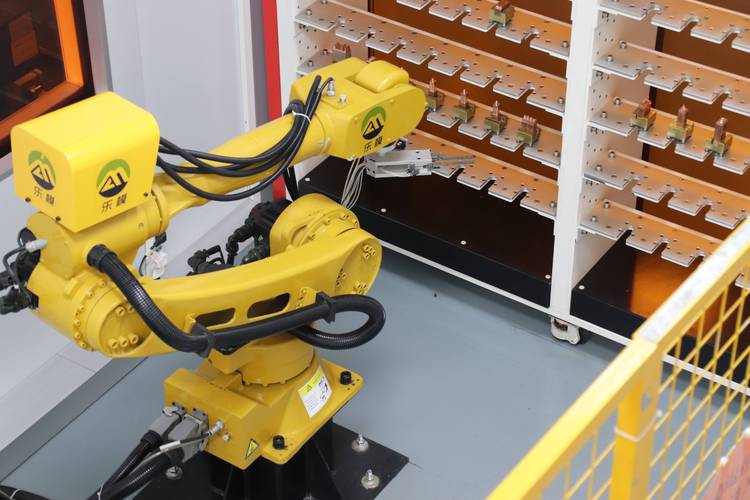

- 电极加工实现机器人上下料与RFID识别，90%以上工序无人化，精度受人机误差影响趋近于零。
- MES系统全程追溯每套模具的加工参数、热处理曲线、测点数据，形成数字孪生，为后续维护与翻新提供数据基石。

四、展望：未来趋势
随着3C产品持续向集成化、微型化演进，精密模具技术将呈现三大融合趋势：
